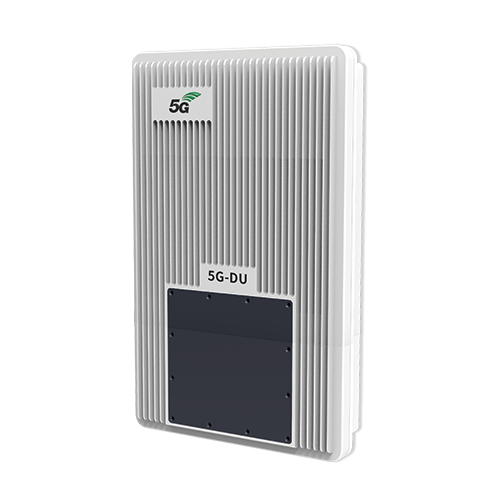

mmWave　帯域はSub6 周波数帯域と異なり電波の直線性と相対的に大きな伝搬損失により設置及び機能の面で多くの制限がある。その為、Sub6周波数帯域と比べてより多くのNR中継器が必要となる。

OTA（Over The Air） 中継器は mmWave 周波数帯域を通じ5G NR 無線ネットワークを構築の際にカバレッジを最適化し、ユーザーに高速データサービスを提供する。

特に OTA 中継器は受信された 5G NR 信号を復調及び分析し、5G gNBと確実に同期化されたTDDスイッチを具現する機能が特徴である。

またサービス全体周波数 800MHz 幅の中で5G gNBから受信された周波数帯域を自動で検出し設定する機能を提供する。

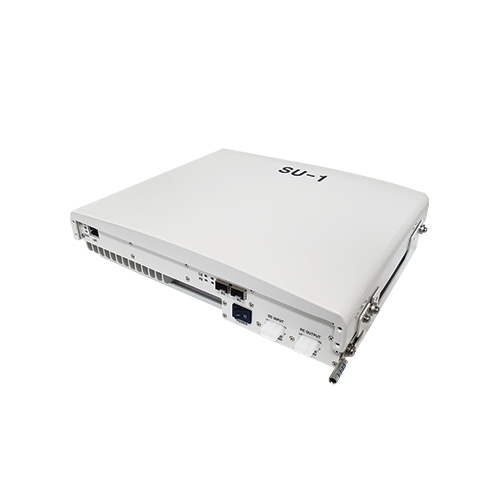

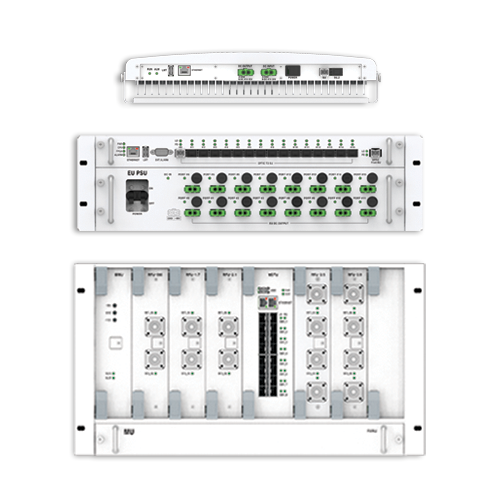

インビルディングサービスのためのDASシステムは、市場の要求によって多様な形に開発され、特にネットワークが4Gから5G NRに進化し、周波数帯域が多様になったことにより4G/5Gマルチバンドを同時にサポートするDASシステムが開発されている。

本製品のmulti band　DASは4G及び5G　NR　TDDの６つの帯域をサポートするシステムであり、建物に128台のSU（Service Unit）を配置できる構造を持っている。

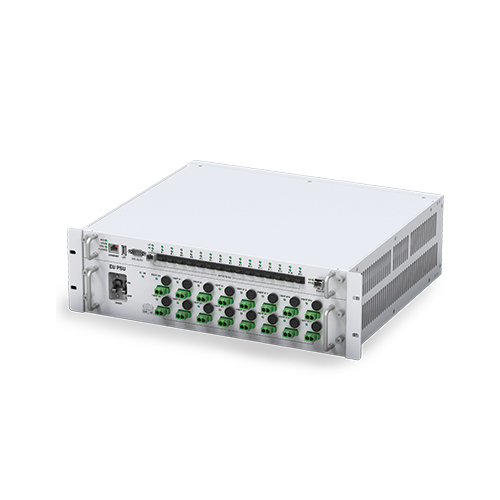

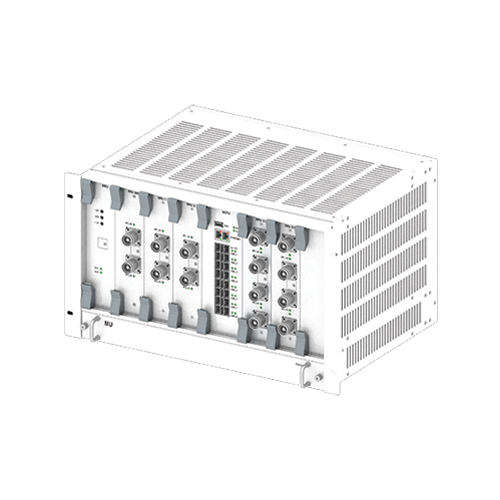

5G NR gNBから受信したRF信号は、MU（Master Unit）を通じ光信号に変換されEU（Extended Unit）を通じてSUに送信される。

効率的なDC電力伝送のためにEU-SU間接続にハイブリットケーブルが使用され、これにより追加のAC電源なしでもSUを希望する位置に自由に配置できるように設計されている。

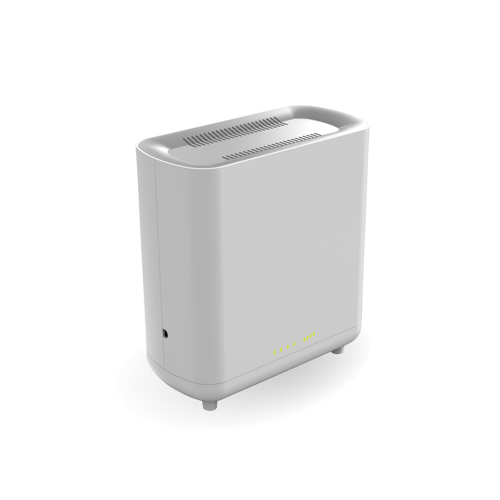

小規模空間に対するカバレッジを安定的に改善するためのICS機能を具備しており、RSRP受信値による中継器の利得を自動設定して運用するので設置後の追加的な設定が不要である。

また、既存の3G/4G周波数帯域だけではなく5G　FDD/TDDをサポートするためにシステム時間遅延を最小化するように設計されている。

中継器の周波数設定帯域は、2つの周波数ブロックで個別動作が可能であるように設計されており、各ブロックは、3G/4Gが混合された構成または4G単独構成をすべてサポート可能である。

周波数帯域に対する構成情報は、内蔵モデムより自動設定される為、周波数再編時には別途の装備アップグレードが不要でありCapex/Opexを画期的に削減することができるという利点を持っている。

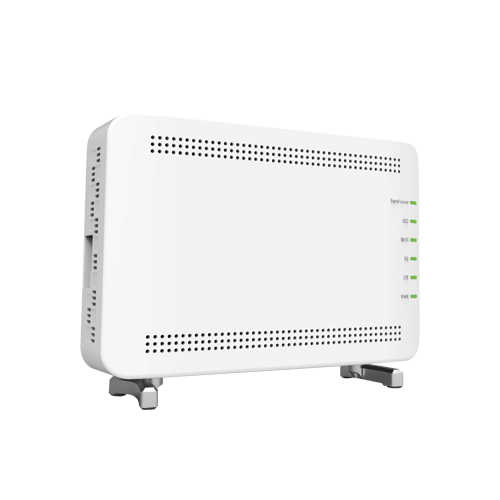

小規模空間に対するカバレッジを改善するための重要な方法の1つは、4Gサービスを維持しながら他の周波数帯域の4Gまたは5G　NRサービスを同時に使用することができるように中継器を構成することである。

このようなタイプのサービスのためには2つの周波数帯域に対する設計を統合し小型化しなければならないが、2つのサービス間の影響による品質低下を最小化するように設計することが重要である。

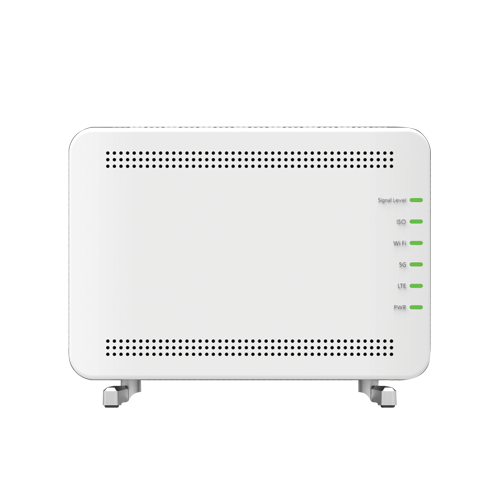

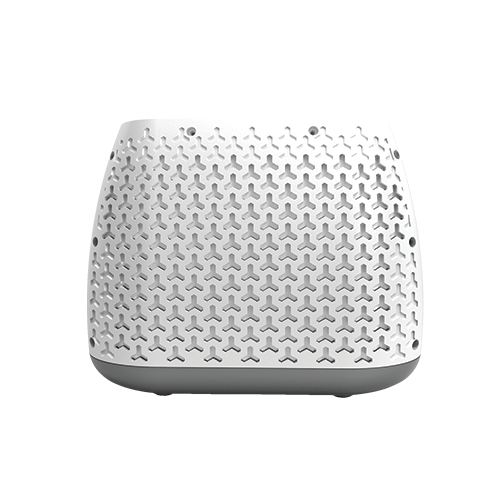

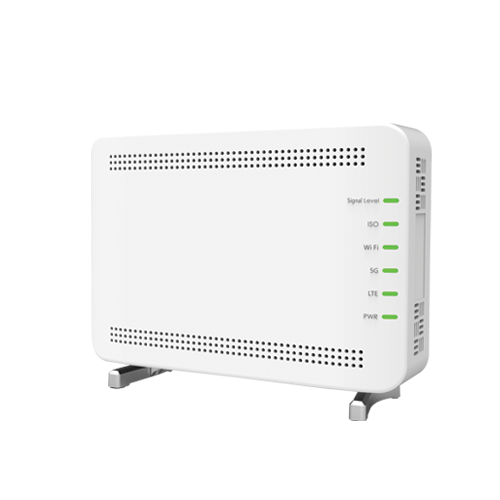

Home ICS DUOシリーズは、マルチプレクサーを使用することで5G NR FDD/TDD帯域と4G FDDを同時にサービス可能であり、デュアルバンドアンテナを適用し2つのサービス帯域を十分な隔離と安定的なカバレッジを保つように設計されている。

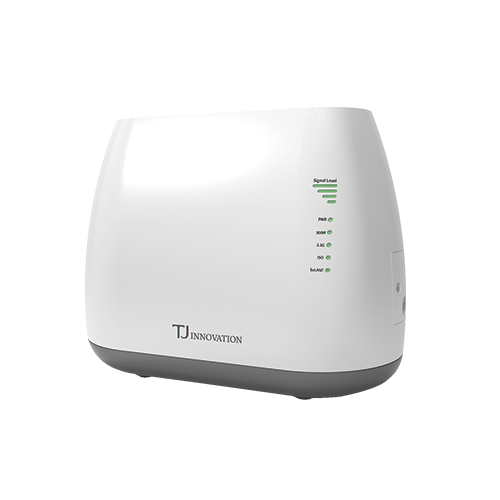

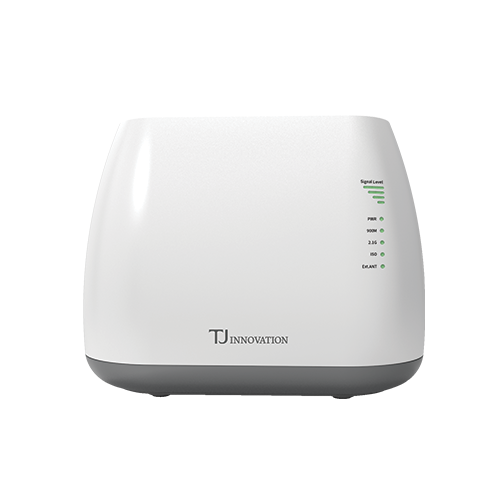

小規模空間に対するカバレッジを安定的に改善するためのICS機能を具備しており、RSRP受信値による中継器の利得を自動で設定するので設置後に追加的な設定が不要である。

また、既存の3G/4G周波数帯域だけではなく5G　FDD/TDDをサポートするためにシステム時間遅延を最小化するように設計されている。

中継器の周波数設定帯域は、2つの周波数ブロックで個別動作が可能となるように設計されており、各ブロックは、3G/4Gが混合された構成または4G単独構成をすべてサポート可能である。

周波数帯域に対する構成情報は、内蔵モデムより自動設定される為、周波数再編時には別途の装備アップグレードが不要でありCapex/Opexを画期的に削減することができるという利点を持っている。

小規模空間に対するカバレッジを安定的に改善するためのICS機能を具備しており、RSRP受信値による中継器の利得を自動で設定するので設置後に追加的な設定が不要である。

また、既存の3G/4G周波数帯域だけではなく5G　FDD/TDDをサポートするためにシステム時間遅延を最小化するように設計されている。

中継器の周波数設定帯域は、2つの周波数ブロックで個別動作が可能となるように設計されており、各ブロックは、3G/4Gが混合された構成または4G単独構成をすべてサポート可能である。

周波数帯域に対する構成情報は、内蔵モデムより自動設定される為、周波数再編時には、別途の装備アップグレードが不要でありCapex/Opexを画期的に削減することができるという利点を持っている。

小規模空間に対するカバレッジを安定的に改善するためICS機能を具備しており、RSRP受信値による中継器の利得を自動で設定して運営するので設置後追加的な設定が不要である。

また、既存の3G/4G周波数帯域だけではなく5G　FDD/TDDをサポートするためにシステム時間遅延を最小化するように設計されている。

中継器の周波数設定帯域は、2つの周波数ブロックで個別動作が可能となるように設計されており、各ブロックは、3G/4Gが混合された構成または4G単独構成をすべてサポート可能である。

周波数帯域に対する構成情報は、内蔵モデムより自動設定される為、周波数再編時には別途の装備アップグレードが不要でありCapex/Opexを画期的に削減することができるという利点を持っている。

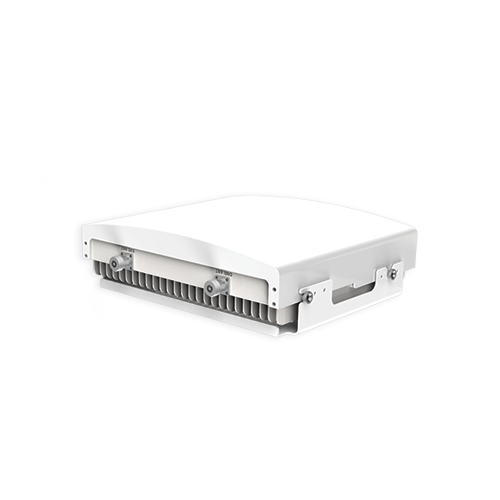

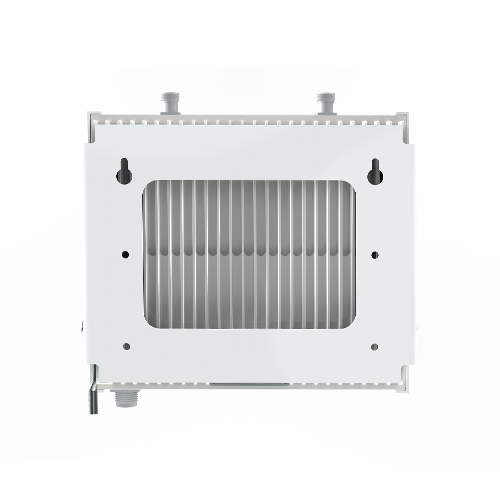

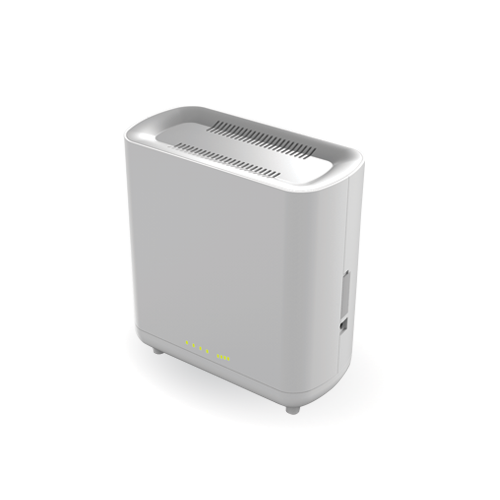

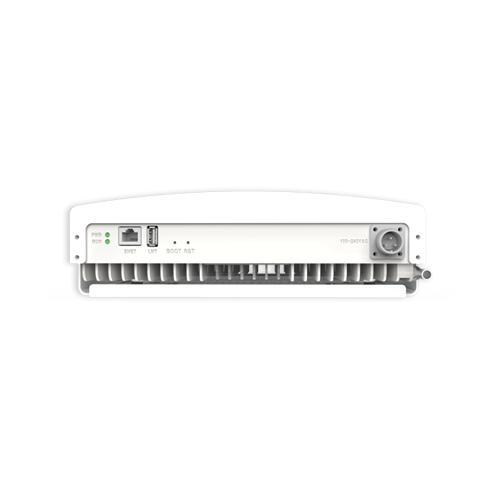

Booster　ICS製品はHome ICS 製品の利点を取り入れ、より広いカバレッジを実現するために利得及び出力を高め、アンテナを外装し設置可能できるように設計されている。

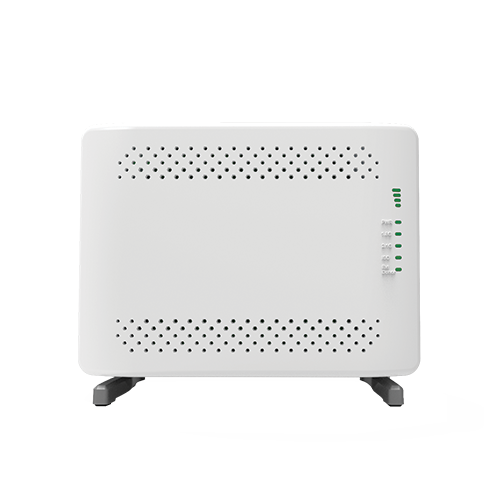

Home ICS DUO製品は、 指定した各3GPP Bandの全体周波数帯域で任意の事業者帯域を設定可能であり、また最大3つの独立した事業者信号を同時にサービス可能であるように設計されているので、共同対策が要求される局所について初期設備投資費用を大幅に節減することができる。

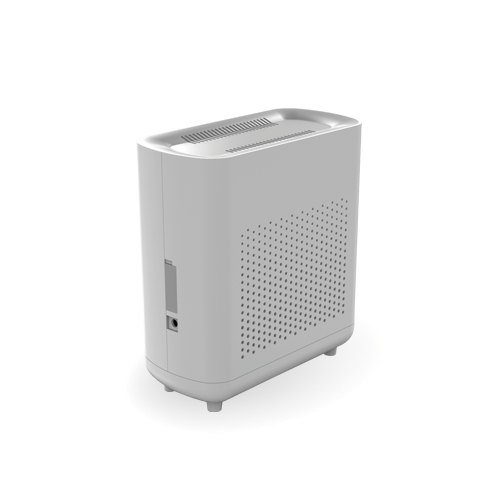

Booster　ICS製品はHome ICS 製品の利点を取り入れ、より広いカバレッジを受容するために利得及び出力を高め、アンテナを外装し設置可能できるように設計されている。

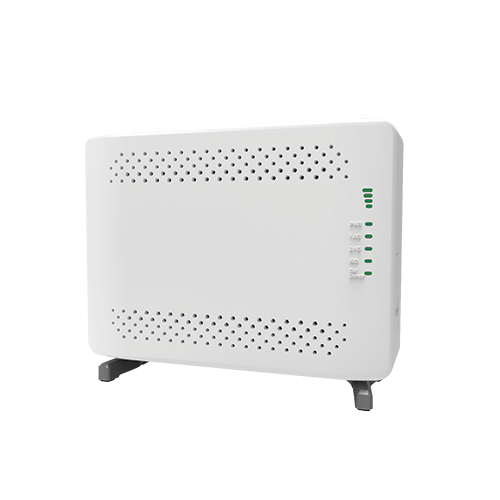

Home ICS　G- DUO製品は、 指定した各3GPP Bandの全体周波数帯域で任意の事業者帯域を設定可能であり、また最大3つの独立した事業者信号を同時にサービス可能であるように設計されているので、共同対策が要求される局所について初期設備投資費用を大幅に節減することができる。

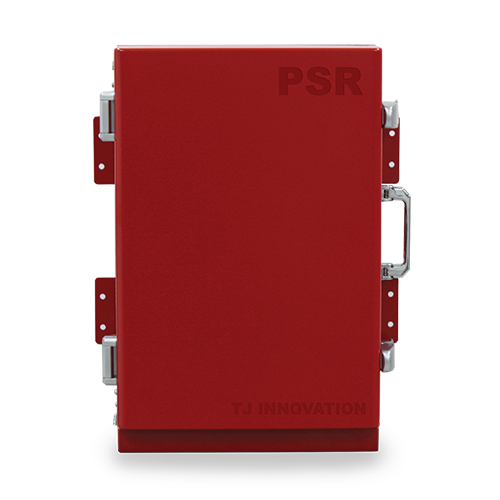

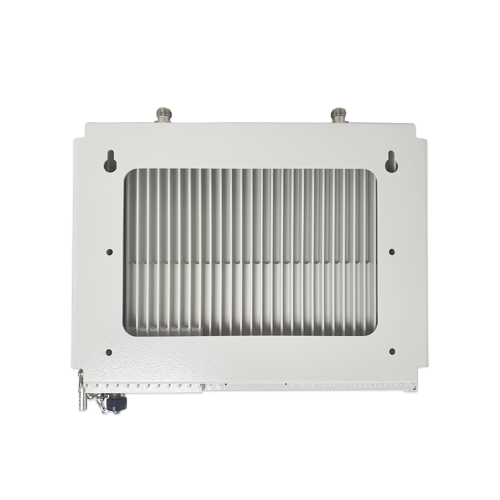

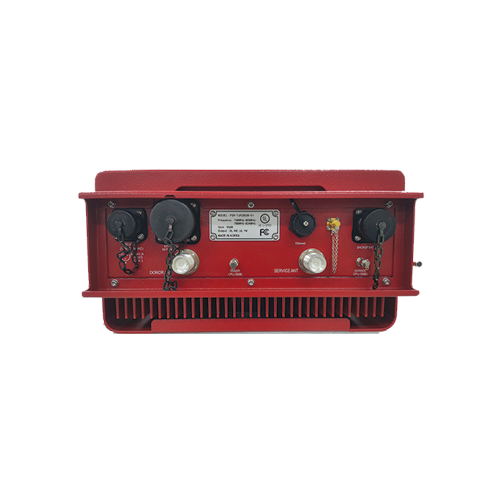

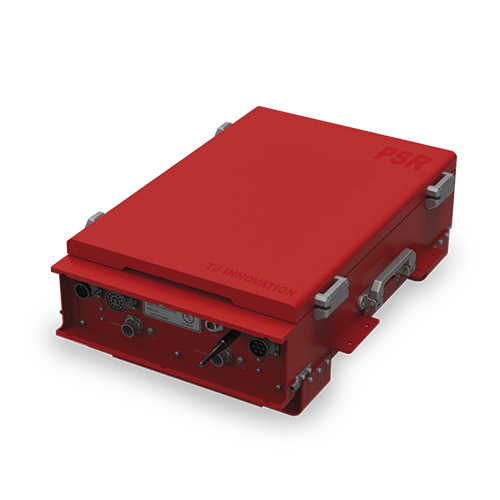

PublicSafetyRepeaterは、北米の公共安全ネットワーク周波数帯域であるps700およびps800帯域を同時に支援する公共安全用デュアルバンドシステムである。

ps700およびps800帯域に対する独立した利得及び出力調整機能を備えた帯域フィルターを設定することができ隣接チャネル干渉を最小化しながら ps700およびps800帯域ごとに最大32チャネルまで同時に使用することができる。

また地域別で帯域幅が異なる場合 ps700およびps800周波数帯域を任意で調整し、システム利得を感知し調整するように設計されている。

装置のすべての機能はウェブ基盤GUIで具現化されて管理の効率性を極大化している。

より広い５Gネットワークをカバーするには、多重アンテナの設置が必須であり、DASシステムに対するアンテナ数が急激に増加する。

パッシブDASシステムのRUとサービスアンテナ間のRF伝送ケーブルの物理的結合が悪いと正常な出力がアンテナ方向に放射されなくなる。一般的なDASシステムの場合は個別アンテナの出力状態が正常なのか確認することができずサービス品質が低下する。

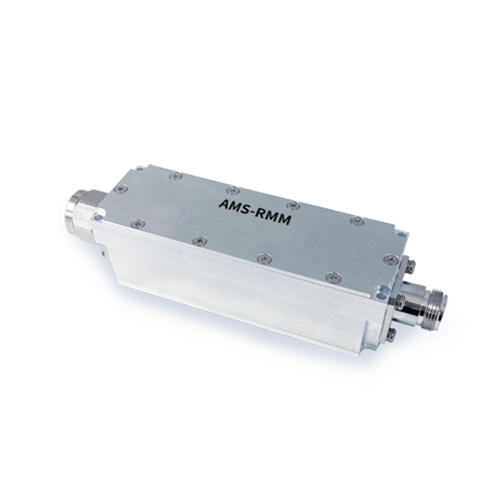

AMSはアンテナとRFケーブル間の物理的接続及びサービス連続性を確認し、屋内のアンテナサービス可否及びサービス品質をモニタリングすることができる。
