제품소개 1 Page

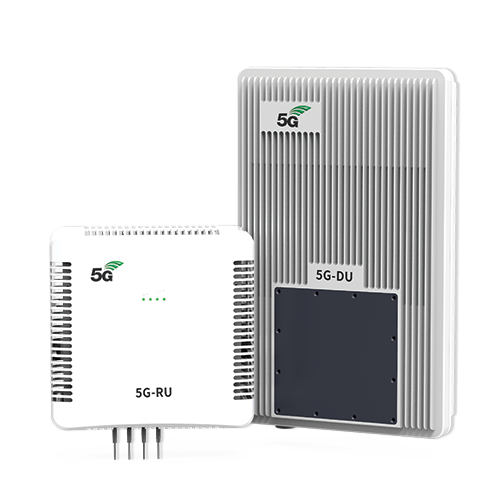

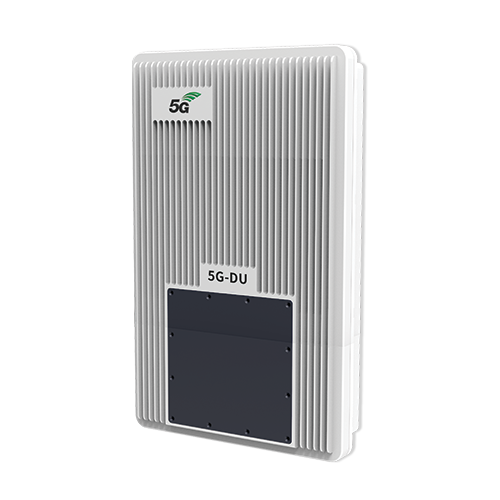

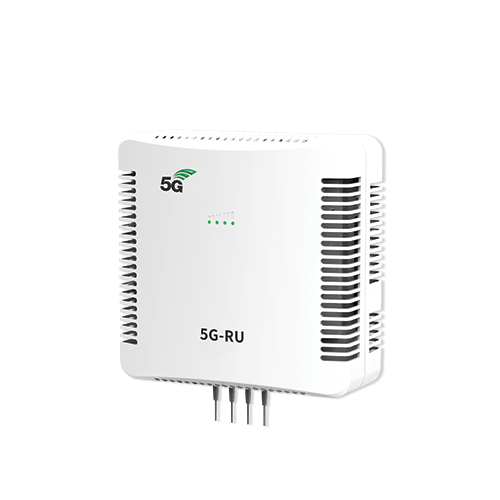

■ 3GPP 5G NR n261 지원

• Frequency (UL/DL)

  27.5GHz ~ 28.35GHz  (850MHz BW)

• Gain (UL/DL)

  100dB /100dB

• Output power

  +23dBm @UL RF port

  +35dBm @UL EIRP

  +23dBm @DL RF port

  +35dBm @DL EIRP

■ 기본 성능규격

• 채널 대역폭 선택적 사용 가능 (50M/100M/200M/400M)

• 시간 지연 최소화 (<0.5usec)

• MIMO (2T2R)

• DU : RU=1 : 4

• EVM ≤ 3.5%, RMS

• ACLR ≥ 35dBc/100MHz Offset

• 잡음지수 ≤ 7dB @ Max Gain

• 스위칭 속도 ≤ 200ns

• 정재파비 < 1.5 : 1

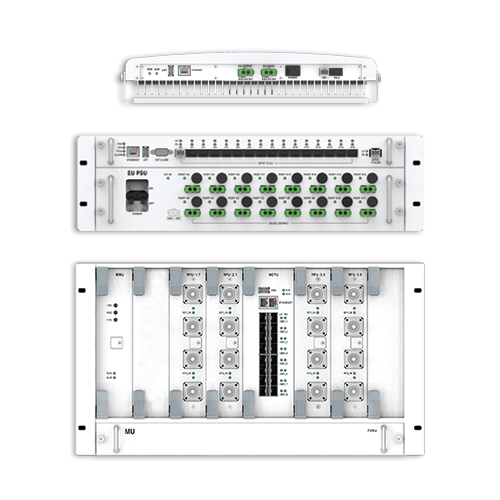

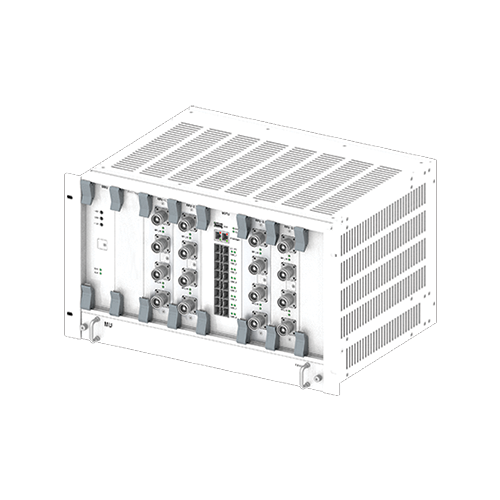

■ 3GPP 4G+5G 멀티 밴드 지원

• Frequency case

  700M+1.7G+2.1G+3.5G+3.9G @Frequency case1

  900M+1.7G+2.1G+3.5G+3.9G @Frequency case2

• Frequency range (UL/DL)

  738-748/793-803MHz @700M

  900-915/945-960MHz @900M

  1750-1765/1845-1860MHz @1.7G

  1960-1980/2150-2170MHz @2.1G

  3400-3440MHz, 3560-3600MHz @3.5G

  3900-4000MHz @3.9G

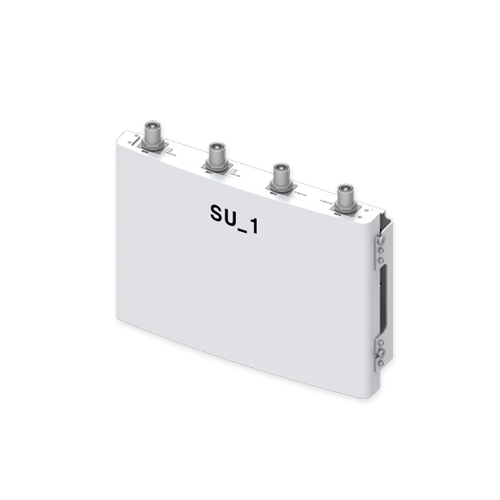

• SU Types

  1.7G+2.1G+3.5G @SU TYPE1

  (700M or 900M)+3.9G @SU TYPE2

• Gain (UL/DL)

  27/23dB @700M, 900M, 1.7G, 2.1G

  27/24dB @3.5G, 3.9G

• Output  power

  0dBm @UL

  +23dBm @DL 700M, 900M, 1.7G, 2.1G

  +24dBm @DL 3.5G, 3.9G

■ 기본 규격

• MU : EU : SU=1 : 8 : 128

• 잡음지수 ≤ 6dB

• EVM ≤ 3%, RMS

• 시간 지연 <6usec

• 정재파비 < 1.5 : 1

■ 주요 기능

• RRC필터를 이용한 역방향 노이즈 제거

• 기지국 정합장치 내장

• Latency를 최소화하여 DAS와 옥외 기지국과의 간섭 배제

• 900MHz RFID 간섭제거

• SU간 지연 보정 기능

• TDD동기 추출 기능

• SU 안테나 모니터링 기능

■ 3GPP 5G 멀티 캐리어 지원

• Frequency (UL/DL)

  3300-3600MHz @지정 주파수 대역내 4개의 다중사업자 지원

• Gain (UL/DL)

  30/11dB @ MU-EU-LSU

  37/30dB @ MU-EU-HSU

• Output  power

  -10dBm @UL

  +21dBm/carrier, +27dBm/4carrier total @DL, MU-EU-LSU

  +40dBm/carrier, +46dBm/4carrier total @DL, MU-EU-HSU

■ 기본 규격

• MU : SU=1 : 8 : 128

• 잡음지수 ≤ 6dB

• EVM ≤ 3%, RMS

• 시간 지연 <6 usec

• 정재파비 < 1.5 : 1

■ 주요 기능

• RRC필터를 이용한 역방향 노이즈 제거

• 기지국 정합장치 내장

• Latency를 최소화하여 DAS와 옥외 기지국과의 간섭 배제

• SU간 지연 보정 기능

• TDD동기 추출 기능

• SU 안테나 모니터링 기능

■ 3GPP 듀얼밴드 지원 (Band28+Band1)

• Frequency (UL/DL)

  738-748/793-803MHz

  1960-1980/2150-2170MHz

• Gain (UL/DL)

  70dB /70dB

• Output power (UL/DL)

  13dBm /10dBm

■ 저지연 설계

• 3G/4G FDD 서비스에 최적화된 시간지연 설계

• 시스템 시간 지연을 최소화하여 5G sub-6 FDD NR 지원 가능

■ 밴드 설정

• 내장된 모뎀 신호로부터 사업자의 서비스 주파수 대역 구성 정보를 획득

• 해당 사업자의 주파수 대역 정보를 분석하여 디지털 필터 구성을 자동 설정

• 주파수 재배치시 펌웨어 변경없이 필터 설정이 수행되므로 망운용 비용 절감

■ 3GPP 듀얼밴드 지원 (Band8+Band1)

• Frequency (UL/DL)

  900-915/945-960MHz

  1960-1980/2150-2170MHz

• Gain (UL/DL)

  70dB /70dB

• Output power (UL/DL)

  13dBm /10dBm

■ RFID/MCA 간섭제거 필터 내장

• RFID/MCA 주파수 대역 간섭제거를 위한 별도 외장필터 불필요

• DSP의 equalizer기능으로 시스템 평탄 특성 확보

■ 저지연 설계

• 3G/4G FDD 서비스에 최적화된 시간지연 설계

• 시스템 시간 지연을 최소화하여 5G sub-6 FDD NR 지원 가능

■ 밴드 설정

• 내장된 모뎀 신호로부터 사업자의 서비스 주파수 대역 구성 정보를 획득

• 해당 사업자의 주파수 대역 정보를 분석하여 디지털 필터 구성을 자동 설정

• 주파수 재배치시 펌웨어 변경없이 필터 설정이 수행되므로 망운용 비용 절감

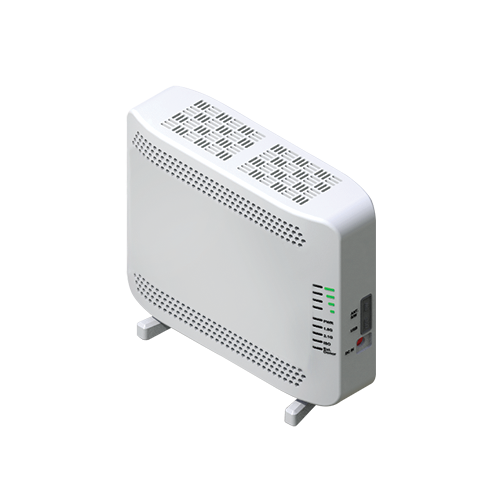

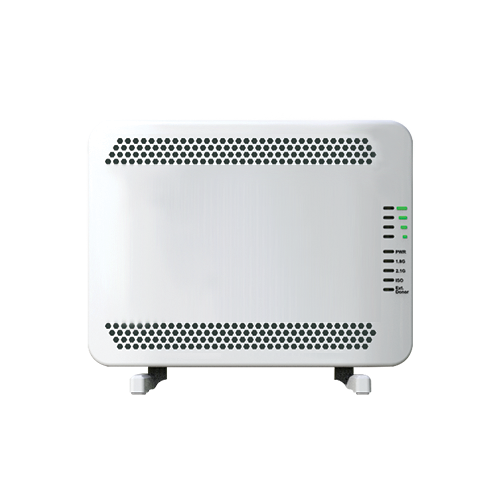

■ 3GPP 듀얼밴드 지원 (Band3+Band1)

• Frequency (UL/DL)

  1710-1785/1805-1880MHz
  1920-1980/2110-2170MHz

• Gain (UL/DL)

  70dB /70dB

• Output power (UL/DL)

  13dBm @UL

  15dBm @DL total, per each band

■ 3개 사업자 동시 서비스

• 지정된 각 3GPP Band에서 최대 3개의 독립적인 사업자 신호를 동시에 서비스 지원

• 지정된 각 3GPP Band의 전체 주파수 대역에서 임의의 사업자 대역을 설정 가능

• 사업자 공용화가 요구되는 국소에 대해 초기 설비투자 비용 절감

■ 저지연 설계

• 3G/4G FDD 서비스에 최적화된 시간지연 설계

• 시스템 시간 지연을 최소화하여 5G sub-6 FDD NR 지원 가능

■ 밴드 설정

• 내장된 모뎀 신호로부터 사업자의 서비스 주파수 대역 구성 정보를 획득

• 해당 사업자의 주파수 대역 정보를 분석하여 디지털 필터 구성을 자동 설정

• 주파수 재배치시 펌웨어 변경없이 필터 설정이 수행되므로 망운용 비용 절감

■ 3GPP 듀얼밴드 지원 (Band1+N77)

• Frequency (UL/DL)

  1960-1980/2150-2170MHz

  3900-4000MHz

• Gain (UL/DL)

  70dB /70dB

• Output power (UL/DL)

  15dBm /15dBm

■ 대역폭 공유

• 채널 대역폭은 2개의 주파수 블록으로 분리하여 개별 동작 가능

• 각 블록은 2개의 서로 다른 통신 시스템으로 구성 가능

• 3G 혹은 4G를 동시에 독립적으로 서비스 가능

■ 5G TDD Home ICS 제품

• 세계 최초 5G TDD Home ICS 제품

• 3G/4G FDD 서비스에 최적화된 시간지연 설계 @Band1

■ 밴드 설정

• 내장된 모뎀 신호로부터 사업자의 서비스 주파수 대역 구성 정보를 획득

• 해당 사업자의 주파수 대역 정보를 분석하여 디지털 필터 구성을 자동 설정

• 주파수 재배치시 펌웨어 변경없이 필터 설정이 수행되므로 망운용 비용 절감

■ 동기 획득

• 기지국 신호로부터 전달된 RF신호를 복조하여 TDD동기신호를 추출

• 동기신호를 얻기 위한 별도의 5G 모뎀 불필요

■ 3GPP Band1 지원

• Frequency (UL/DL)

  1920-1980/2110-2170MHz

• Gain (UL/DL)

  70dB /70dB

• Output power (UL/DL)

  13dBm /10dBm

■ 저지연 설계

• 3G/4G FDD 서비스에 최적화된 시간지연 설계

• 시스템 시간 지연을 최소화하여 5G sub-6 FDD NR 지원 가능

■ 밴드 설정

• 내장된 모뎀 신호로부터 사업자의 서비스 주파수 대역 구성 정보를 획득

• 해당 사업자의 주파수 대역 정보를 분석하여 디지털 필터 구성을 자동 설정

• 주파수 재배치시 펌웨어 변경없이 필터 설정이 수행되므로 망운용 비용 절감

■ 대역폭 공유

• 채널 대역폭은 2개의 주파수 블록으로 분리하여 개별 동작 가능

• 각 블록은 2개의 서로 다른 통신 시스템으로 구성 가능

• 3G 혹은 4G를 동시에 독립적으로 서비스 가능

■ 3GPP 듀얼밴드 지원 (Band1+N78)

• Frequency (UL/DL)

  1960-1980/2150-2170MHz

  3400-3440MHz, 3560-3600MHz

• Gain (UL/DL)

  70dB /70dB

• Output power (UL/DL)

  15dBm /15dBm

■ 대역폭 공유

• 채널 대역폭은 2개의 주파수 블록으로 분리하여 개별 동작 가능

• 각 블록은 2개의 서로 다른 통신 시스템으로 구성 가능

• 3G 혹은 4G를 동시에 독립적으로 서비스 가능

■ 5G TDD Home ICS 제품

• 세계 최초 5G TDD Home ICS 제품

• 3G/4G FDD 서비스에 최적화된 시간지연 설계 @Band1

■ 밴드 설정

• 내장된 모뎀 신호로부터 사업자의 서비스 주파수 대역 구성 정보를 획득

• 해당 사업자의 주파수 대역 정보를 분석하여 디지털 필터 구성을 자동 설정

• 주파수 재배치시 펌웨어 변경없이 필터 설정이 수행되므로 망운용 비용 절감

■ 동기 획득

• 기지국 신호로부터 전달된 RF신호를 복조하여 TDD동기신호를 추출

• 동기신호를 얻기 위한 별도의 5G 모뎀 불필요

■ 3GPP 듀얼밴드 지원 (Band3+Band1)

• Frequency (UL/DL)

  1710-1785/1805-1880MHz

  1920-1980/2110-2170MHz

• Gain (UL/DL)

  80dB /80dB

• Output power (UL/DL)

  20dBm @UL

  20dBm @DL total, per each band

■ 3개 사업자 동시 서비스

• 지정된 각 3GPP Band에서 최대 3개의 독립적인 사업자 신호를 동시에 서비스 지원

• 지정된 각 3GPP Band의 전체 주파수 대역에서 임의의 사업자 대역을 설정 가능

• 사업자 공용화가 요구되는 국소에 대해 초기 설비투자 비용 절감

■ 저지연 설계

• 3G/4G FDD 서비스에 최적화된 시간지연 설계

• 시스템 시간 지연을 최소화하여 5G sub-6 FDD NR 지원 가능

■ 밴드 설정

• 내장된 모뎀 신호로부터 사업자의 서비스 주파수 대역 구성 정보를 획득

• 해당 사업자의 주파수 대역 정보를 분석하여 디지털 필터 구성을 자동 설정

• 주파수 재배치시 펌웨어 변경없이 필터 설정이 수행되므로 망운용 비용 절감

■ 3GPP 쿼드 밴드 지원 (Band28+Band8+Band3+Band1)

• Frequency (UL/DL)

  703-748/758-803MHz

  890-915/935-960MHz

  1710-1785/1805-1880MHz

  1920-1980/2110-2170MHz

• Gain (UL/DL)

  80dB /80dB

• Output power (UL/DL)

  20dBm @UL

  20dBm @DL total, per each band

■ 3개 사업자 동시 서비스

• 지정된 각 3GPP Band에서 최대 3개의 독립적인 사업자 신호를 동시에 서비스 지원

• 지정된 각 3GPP Band의 전체 주파수 대역에서 임의의 사업자 대역을 설정 가능

• 사업자 공용화가 요구되는 국소에 대해 초기 설비투자 비용 절감

■ 저지연 설계

• 3G/4G FDD 서비스에 최적화된 시간지연 설계

• 시스템 시간 지연을 최소화하여 5G sub-6 FDD NR 지원 가능

■ 밴드 설정

• 내장된 모뎀 신호로부터 사업자의 서비스 주파수 대역 구성 정보를 획득

• 해당 사업자의 주파수 대역 정보를 분석하여 디지털 필터 구성을 자동 설정

• 주파수 재배치시 펌웨어 변경없이 필터 설정이 수행되므로 망운용 비용 절감

■ 3GPP 트리플 밴드 지원 (Band3+Band1+N78)

• Frequency (UL/DL)

  1710-1785/1805-1880MHz

  1920-1980/2110-2170MHz

  3500-3700MHz

• Gain (UL/DL)

  80dB /80dB

• Output power (UL/DL)

  20dBm @UL

  20dBm @DL total, per each band

■ 3개 사업자 동시 서비스

• 지정된 각 3GPP Band에서 최대 3개의 독립적인 사업자 신호를 동시에 서비스 지원

• 지정된 각 3GPP Band의 전체 주파수 대역에서 임의의 사업자 대역을 설정 가능

• 사업자 공용화가 요구되는 국소에 대해 초기 설비투자 비용 절감

■ 저지연 설계

• 3G/4G FDD 서비스에 최적화된 시간지연 설계

• 시스템 시간 지연을 최소화하여 5G sub-6 FDD NR 지원 가능

■ 밴드 설정

• 내장된 모뎀 신호로부터 사업자의 서비스 주파수 대역 구성 정보를 획득

• 해당 사업자의 주파수 대역 정보를 분석하여 디지털 필터 구성을 자동 설정

• 주파수 재배치시 펌웨어 변경없이 필터 설정이 수행되므로 망운용 비용 절감

■ 동기 획득

• 기지국 신호로부터 전달된 RF신호를 복조하여 TDD동기신호를 추출

• 동기신호를 얻기 위한 별도의 5G 모뎀 불필요

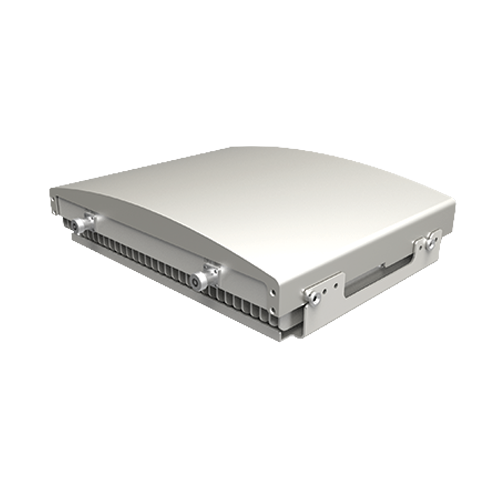

■ 북미 Public Safety band 지원 (FirstNet+PS700+PS800)

• Frequency (UL/DL)

• Class A :

  769-775MHz /799-805MHz @PS700

  851-869MHz /806-824MHz @PS800

• Class B :

  758-768MHz /788-798MHz @FirstNet

  769-775MHz /799-805MHz @PS700

  851-861MHz /806-816 MHz @PS800

• Gain (UL/DL)

  95dB /95dB

• Output power (UL/DL)

  30dBm /33dBm @each bands

  30dBm /36dBm @Total

■ 주요 기능

• Class A 및 Class B 서비스 여부를 SW 설정을 통해 선택적으로 지원

• FirstNet밴드 PS-LTE 지원

• 각 PS밴드 당 36개의 협대역 채널 지원

• 안테나 모니터링 기능으로 서비스 신뢰도 향상

■ 소형 경량구조

• PIMD cancellation 및 active digital equalizer 기능구현으로 하드웨어 소형화

• 소모 전력 절감으로 장비 중량 감소

• NEMA 4X 규격 인증 함체

■ 부가 기능

• Web GUI

• 스펙트럼 모니터링 기능

■ 안테나 모니터링 기능 지원

• 인빌딩 DAS시스템의 종단 안테나 서비스 상태 감시

• 초기 설치시와 동일한 물리적 연결상태를 유지하는지 여부를 감시

• BLE가 내장된 RMM(Remote Monitoring Module)을 안테나에 연결하여 시설

• 내장된 BLE를 통해 hearbeat신호를 donor측으로 송신하여 주기적으로 연결 상태를 감시

• 별도 전원 공급 없이 BLE를 구동하기 위해 에너지 하베스팅 기능을 적용하여 설계

• 안테나 연결 상태 감시기능 제공

■ RMM 전기적 사양

• 모니터링 주파수 = 600M~2700MHz @CPL1

• BLE 주파수 = 2400M~2480MHz @CPL2

• 삽입 손실 <1.0 dB

• 커플링 손실 <10±1.0dB @CPL1, 20±1.0dB @CPL2

• BLE 지향성 ≥ 25 dB

• 반사 손실<-14dB
